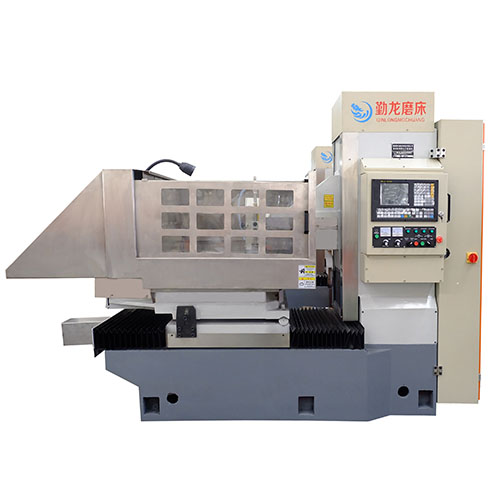

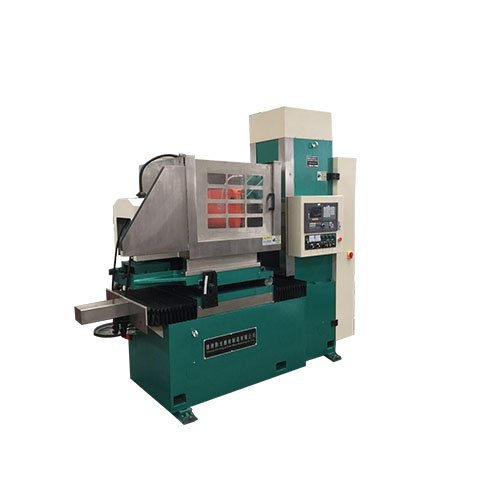

SKM73100臥軸(zhou)式圓(yuan)臺(tai)平(ping)面磨床是我公司吸收國內(nei)外高精磨床結(jie)構與制造(zao)技術開發出的(de)新型(xing)臥軸(zhou)圓(yuan)臺(tai)平(ping)面磨床。
工作(zuo)圓臺(tai)直(zhi)徑ф1050mm，采用工作(zuo)臺(tai)在床身上(shang)變頻旋轉，拖板(ban)沿水平(ping)往復移(yi)動(dong)，磨(mo)頭沿拖板(ban)垂(chui)直(zhi)移(yi)動(dong)進給(gei)的布局型(xing)式。
磨頭主軸(zhou)軸(zhou)承(cheng)采用精(jing)密滾動(dong)軸(zhou)承(cheng)，剛性好、精(jing)度高。
床(chuang)身、立柱(zhu)上(shang)布局直線導軌副和滾珠傳動單(dan)元，采用準確(que)定(ding)位伺(si)服電機驅動。
整體結構穩重緊湊、精度高(gao)、性能可靠、制造工藝好，操作方(fang)便(bian)。
18072822299
適用·范圍
● 采用砂(sha)輪周(zhou)邊磨削，工(gong)件(jian)上下(xia)兩平面均可獲得(de)高(gao)精度(du)平行度(du)、尺寸精度(du)和(he)工(gong)件(jian)表面粗糙度(du)。
● 適合圓臺平(ping)面(mian)磨削(xue)，本機主要磨削(xue)直徑φ1050范圍內(nei)的圓形端(duan)面(mian)、平(ping)面(mian)加(jia)工件（根(gen)據需要可定(ding)制)。
● 適用磨削(xue)環形零(ling)件，適用于鋸片廠(chang)(chang)(chang)、軸承廠(chang)(chang)(chang)、汽(qi)配廠(chang)(chang)(chang)、陶瓷密(mi)封件廠(chang)(chang)(chang)、摩擦片廠(chang)(chang)(chang)、活塞廠(chang)(chang)(chang)、發動機廠(chang)(chang)(chang)、工具廠(chang)(chang)(chang)和(he)一般機械(xie)廠(chang)(chang)(chang)的產品(pin)車(che)間(jian)和(he)工具車(che)間(jian)，磨削(xue)加工精密(mi)零(ling)件。
產品(pin)·特點
磨頭結構
磨頭采用(yong)靜(jing)壓結(jie)構，克服了(le)軸(zhou)承(cheng)啟(qi)動(dong)(dong)和(he)停止時(shi)出現的(de)干摩擦造(zao)成的(de)軸(zhou)與軸(zhou)承(cheng)磨損現象，提(ti)高(gao)(gao)了(le)主軸(zhou)的(de)使(shi)用(yong)壽命及精度保持性；當主軸(zhou)啟(qi)動(dong)(dong)后(hou)，依靠(kao)淺腔階梯(ti)效應形成較(jiao)大的(de)動(dong)(dong)壓承(cheng)載力，大大地提(ti)高(gao)(gao)了(le)主軸(zhou)剛度；高(gao)(gao)壓油膜(mo)的(de)均化作用(yong)和(he)良(liang)好(hao)和(he)抗振性保證了(le)主軸(zhou)具有(you)很高(gao)(gao)的(de)旋(xuan)轉(zhuan)精度和(he)運轉(zhuan)平穩性。（11）KW電機驅動(dong)(dong)，最(zui)高(gao)(gao)轉(zhuan)速1450rpm。設備采用(yong)高(gao)(gao)速（CBN）砂輪(lun)加工兩端(duan)面，提(ti)高(gao)(gao)端(duan)面光潔(jie)度。（砂輪(lun)可根據用(yong)戶需求定(ding)制）
機床重要零部件
均采用(yong)品(pin)牌(pai)廠家產品(pin)，質量可(ke)靠，易于維護(hu)。如導軌用(yong)德國力士(shi)樂(le)品(pin)牌(pai)，臺灣絲(si)桿，進口電器(qi)，海(hai)利普變頻器(qi)等等。
鑄件材料
鑄件采用(yong)375HT材(cai)料，材(cai)質好，強度(du)高，床(chuang)身立柱(zhu)均(jun)采用(yong)二次回(hui)火處理，消除內(nei)應力(li)，延長機(ji)床(chuang)壽命，以(yi)確保高精度(du)，高剛性，延長機(ji)床(chuang)壽命。
床身立柱
床身立柱均用進口加(jia)工(gong)(gong)(gong)中(zhong)心(xin)和進口龍門加(jia)工(gong)(gong)(gong)中(zhong)心(xin)加(jia)工(gong)(gong)(gong)，高精的(de)加(jia)工(gong)(gong)(gong)設備和加(jia)工(gong)(gong)(gong)工(gong)(gong)(gong)藝保證了精度。
電氣采用獨立電柜
電氣采用獨立電柜，獨立操縱臺，自(zi)(zi)(zi)(zi)主研發的數控系統(tong)控制(zhi)，可實現自(zi)(zi)(zi)(zi)動控制(zhi)，自(zi)(zi)(zi)(zi)動完成循環磨削，自(zi)(zi)(zi)(zi)動檢測對刀，自(zi)(zi)(zi)(zi)動分辨(bian)、自(zi)(zi)(zi)(zi)動補償(chang)，操作簡單(dan)方便。
裝置結構
橫向進(jin)給及垂直進(jin)給裝置，由伺服電機（≥10N.m）、減(jian)速機構、滾珠(zhu)絲(si)杠(gang)、直線導軌(gui)。其中垂直軸(zhou)有(you)制動或自鎖裝置，并配有(you)光柵尺絕對坐(zuo)標定(ding)位。
設置潤滑點
磨床各導軌(gui)處均設置潤滑點，由電動潤滑泵(beng)進行潤滑。為(wei)工作臺配備獨立(li)供油箱，進、回(hui)管路通過拖(tuo)鏈合理(li)布局。
芯線圈設計
電磁(ci)吸盤采用(yong)銅(tong)芯線圈設計，表(biao)面花盤采用(yong)同心圓并割花設計，客戶也可(ke)定制花盤。表(biao)面磁(ci)力均(jun)勻，并配備(bei)了(le)自動充退磁(ci)裝置，具有磁(ci)力可(ke)調、失磁(ci)保(bao)護等功能。
不變形，精度高
加工(gong)產品不變形，精度高，工(gong)件厚度差距保(bao)持在 0.01mm以內，具體詳見產品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削(xue)工件最大尺(chi)寸(cun) | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最(zui)大承重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托(tuo)板往復速度(du)X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板(ban)往復行程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主(zhu)軸定心(xin)錐面跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺(chi)寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快(kuai)速升降(jiang)(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直(zhi)進給(gei)最小進給(gei)量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平(ping)面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功(gong)率(lv)(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電(dian)機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升(sheng)降伺(si)服(fu)電機(ji)(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服(fu)電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水(shui)泵電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(zhong)(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
