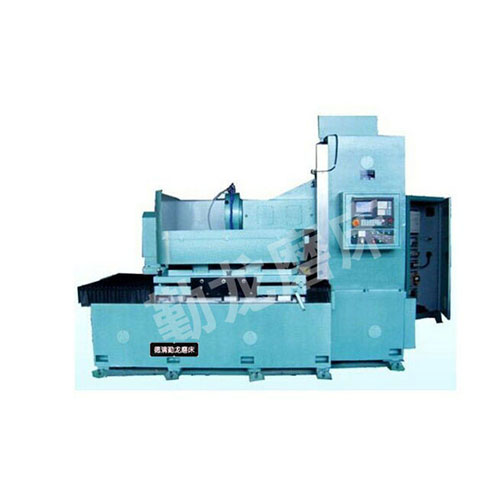

SKM73120臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф1250mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊湊、精度高、性能可靠、制(zhi)造工(gong)藝性好，操作方(fang)便。
18072822299
適用·范(fan)圍
● 采用砂輪周邊(bian)磨削(xue)，工件上下(xia)兩平面(mian)(mian)均可獲得(de)高精度(du)平行度(du)、尺(chi)寸(cun)精度(du)和(he)工件表面(mian)(mian)粗糙度(du)。
● 適合圓臺平(ping)面(mian)(mian)磨削，本機(ji)主要磨削直徑(jing)φ1250范圍內的圓形端面(mian)(mian)、平(ping)面(mian)(mian)加工件(jian)（根(gen)據需要可定制)。
● 適用磨(mo)(mo)削環形零件(jian)，適用于鋸片(pian)廠、軸承廠、汽配廠、陶瓷密封(feng)件(jian)廠、摩擦片(pian)廠、活塞廠、發動機(ji)廠、工具廠和一般機(ji)械廠的產品車間(jian)和工具車間(jian)，磨(mo)(mo)削加工精密零件(jian)。
產(chan)品·特(te)點
磨頭結構
磨頭采用(yong)靜壓結構，克服了(le)軸(zhou)(zhou)承(cheng)啟動和(he)(he)停止(zhi)時出現的(de)干摩擦造成的(de)軸(zhou)(zhou)與軸(zhou)(zhou)承(cheng)磨損現象(xiang)，提高(gao)(gao)了(le)主(zhu)軸(zhou)(zhou)的(de)使用(yong)壽(shou)命及精度(du)保(bao)持性(xing)；當(dang)主(zhu)軸(zhou)(zhou)啟動后，依靠(kao)淺腔階梯(ti)效應形成較大(da)的(de)動壓承(cheng)載力(li)，大(da)大(da)地提高(gao)(gao)了(le)主(zhu)軸(zhou)(zhou)剛度(du)；高(gao)(gao)壓油膜的(de)均化作用(yong)和(he)(he)良好和(he)(he)抗振(zhen)性(xing)保(bao)證了(le)主(zhu)軸(zhou)(zhou)具有很高(gao)(gao)的(de)旋轉(zhuan)(zhuan)精度(du)和(he)(he)運轉(zhuan)(zhuan)平穩性(xing)。（11）KW電機(ji)驅動，最高(gao)(gao)轉(zhuan)(zhuan)速1450rpm。設備采用(yong)高(gao)(gao)速（CBN）砂輪加工(gong)兩端面，提高(gao)(gao)端面光潔度(du)。（砂輪可根據用(yong)戶需求定制）
機床零部件
機(ji)床上重要零部件均采用品(pin)牌(pai)廠(chang)家產(chan)品(pin)，質(zhi)量(liang)可靠，易于維護。如導軌用德國力士樂品(pin)牌(pai)，臺灣絲桿，進口電器(qi)，海(hai)利(li)普(pu)變頻器(qi)等(deng)(deng)等(deng)(deng)。
鑄件材料
鑄件采用375HT材料，材質(zhi)好，強度高(gao)(gao)，床身立柱均采用二次回(hui)火處理，消除內應力，延長機床壽(shou)命(ming)(ming)，以確保高(gao)(gao)精度，高(gao)(gao)剛性(xing)，延長機床壽(shou)命(ming)(ming)。
床身立柱
床身立(li)柱均用(yong)進口加(jia)工中心和進口龍門加(jia)工中心加(jia)工，高精(jing)的(de)加(jia)工設備和加(jia)工工藝保證(zheng)了精(jing)度(du)。
電氣采用獨立電柜
電氣采(cai)用獨立電柜(ju)，獨立操(cao)縱臺，自(zi)主研發(fa)的數控(kong)系(xi)統(tong)控(kong)制，可實現(xian)自(zi)動(dong)(dong)控(kong)制，自(zi)動(dong)(dong)完成循環(huan)磨(mo)削，自(zi)動(dong)(dong)檢測對刀，自(zi)動(dong)(dong)分辨、自(zi)動(dong)(dong)補償(chang)，操(cao)作簡單方便。
裝置結構
橫向進(jin)給及垂直(zhi)進(jin)給裝(zhuang)(zhuang)置，由伺(si)服電機（≥10N.m）、減速機構、滾珠絲杠、直(zhi)線導(dao)軌。其中垂直(zhi)軸有(you)制(zhi)動或自鎖(suo)裝(zhuang)(zhuang)置，并配有(you)光柵尺絕(jue)對坐標定(ding)位。
設置潤滑點
磨床(chuang)各導(dao)軌處(chu)均設置潤(run)滑點，由電(dian)動潤(run)滑泵進(jin)行潤(run)滑。為工(gong)作(zuo)臺(tai)配(pei)備(bei)獨立供油箱，進(jin)、回(hui)管(guan)路通過拖鏈合理布(bu)局。
芯線圈設計
電磁(ci)吸(xi)盤(pan)(pan)采用(yong)銅芯線圈設計，表面(mian)花盤(pan)(pan)采用(yong)同心(xin)圓并割花設計，客戶也可定制花盤(pan)(pan)。表面(mian)磁(ci)力(li)均勻，并配(pei)備了自動充退磁(ci)裝置，具(ju)有(you)磁(ci)力(li)可調、失磁(ci)保護等(deng)功能(neng)。
不變形，精度高
加工產(chan)品(pin)不變形，精度高，工件厚度差距保持(chi)在 0.01mm以內，具體詳見產(chan)品(pin)參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73120 | SSKM73120 | SKM73120 | SSKM73120 |
| 工作臺直徑（mm） | Φ1250 | Φ1250 | Φ1250 | Φ1250 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1250*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~150 | 0~150 | 0~150 | 0~150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 500 | 500 | 500 | 500 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 650 | 650 | 650 | 650 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
