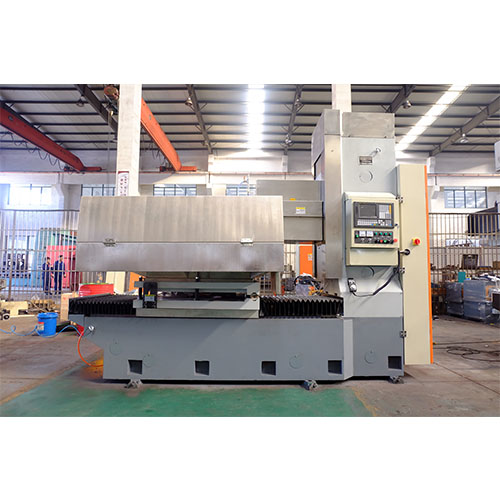

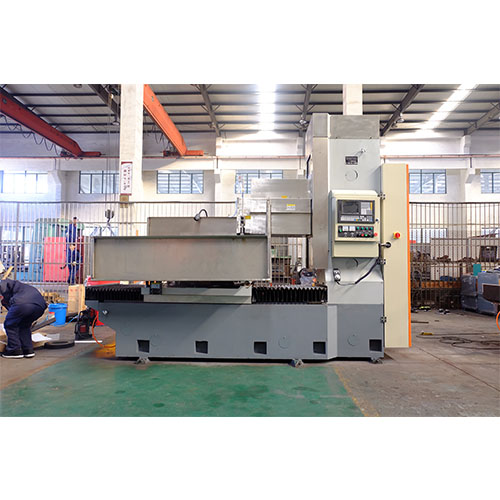

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊湊、精(jing)度高、性能(neng)可(ke)靠、制(zhi)造工(gong)藝好，操作方便。
18072822299
適用·范圍
● 采用砂輪周邊磨削，工件上(shang)下兩平面(mian)均可獲得高精(jing)度平行度、尺寸精(jing)度和工件表(biao)面(mian)粗糙度。
● 適(shi)合圓(yuan)臺(tai)平面磨(mo)削，本機(ji)主要(yao)(yao)磨(mo)削直徑φ2050范圍內的圓(yuan)形端面、平面加工件(jian)（根(gen)據需要(yao)(yao)可定(ding)制)。
● 適(shi)用(yong)磨(mo)削(xue)環形零(ling)件，適(shi)用(yong)于(yu)鋸片廠、軸承廠、汽配廠、陶(tao)瓷密封件廠、摩擦片廠、活塞(sai)廠、發(fa)動機廠、工具(ju)(ju)廠和(he)一般機械廠的產品車間和(he)工具(ju)(ju)車間，磨(mo)削(xue)加工精密零(ling)件。
產(chan)品·特(te)點
磨頭結構
磨(mo)頭采用(yong)(yong)靜壓(ya)(ya)結構，克服了軸承啟(qi)動和(he)停止時出(chu)現(xian)的(de)干(gan)摩擦造成的(de)軸與軸承磨(mo)損現(xian)象，提高(gao)(gao)(gao)(gao)了主(zhu)軸的(de)使用(yong)(yong)壽命及精度(du)保(bao)持性；當主(zhu)軸啟(qi)動后，依靠淺腔階(jie)梯效應形成較(jiao)大(da)的(de)動壓(ya)(ya)承載力，大(da)大(da)地提高(gao)(gao)(gao)(gao)了主(zhu)軸剛(gang)度(du)；高(gao)(gao)(gao)(gao)壓(ya)(ya)油膜的(de)均化作(zuo)用(yong)(yong)和(he)良(liang)好和(he)抗振性保(bao)證了主(zhu)軸具有很(hen)高(gao)(gao)(gao)(gao)的(de)旋轉(zhuan)精度(du)和(he)運轉(zhuan)平(ping)穩(wen)性。（11）KW電機驅動，最高(gao)(gao)(gao)(gao)轉(zhuan)速1450rpm。設備采用(yong)(yong)高(gao)(gao)(gao)(gao)速（CBN）砂輪(lun)加工兩(liang)端面，提高(gao)(gao)(gao)(gao)端面光潔度(du)。（砂輪(lun)可(ke)根據用(yong)(yong)戶需求定制）
機床重要零部件
機(ji)床重要零部件，均采(cai)用品(pin)牌(pai)廠家產品(pin)，質量可靠(kao)，易(yi)于(yu)維護(hu)。如導軌用德國力士樂品(pin)牌(pai)，臺灣絲桿，進口電(dian)器(qi)，海利普變頻器(qi)等等。
鑄件材料
鑄件采(cai)用375HT材(cai)料(liao)，材(cai)質(zhi)好(hao)，強度高，床身立柱均采(cai)用二(er)次(ci)回火處理，消除內(nei)應力，延(yan)長機床壽(shou)命，以確保(bao)高精度，高剛(gang)性，延(yan)長機床壽(shou)命。
床身立柱
床身立柱(zhu)均用進口加(jia)工(gong)中心和(he)進口龍門(men)加(jia)工(gong)中心加(jia)工(gong)，高精的加(jia)工(gong)設備和(he)加(jia)工(gong)工(gong)藝(yi)保證了精度。
電氣采用獨立電柜
電(dian)氣采用獨(du)立電(dian)柜，獨(du)立操縱臺(tai)，自(zi)主研(yan)發的數控系(xi)統(tong)控制，可實現自(zi)動(dong)(dong)控制，自(zi)動(dong)(dong)完成循環磨削，自(zi)動(dong)(dong)檢(jian)測對刀，自(zi)動(dong)(dong)分辨、自(zi)動(dong)(dong)補償，操作簡(jian)單方(fang)便(bian)。
裝置結構
橫向進(jin)給及垂直(zhi)(zhi)進(jin)給裝置(zhi)，由伺服(fu)電機(ji)（≥10N.m）、減(jian)速機(ji)構(gou)、滾(gun)珠絲(si)杠、直(zhi)(zhi)線導軌。其中垂直(zhi)(zhi)軸有(you)制動或(huo)自鎖(suo)裝置(zhi)，并配有(you)光柵尺絕對坐標定位。
設置潤滑點
磨床(chuang)各導軌處均設置潤滑(hua)點(dian)，由(you)電動(dong)潤滑(hua)泵進行潤滑(hua)。為工作臺(tai)配備(bei)獨立供(gong)油箱，進、回管(guan)路通(tong)過拖鏈合理(li)布局。
芯線圈設計
電(dian)磁吸盤采用銅芯線圈設計，表面花(hua)盤采用同心圓并割花(hua)設計，客戶(hu)也可定制花(hua)盤。表面磁力均勻(yun)，并配備了自(zi)動充退磁裝置，具有磁力可調、失磁保護等功能。
不變形，精度高
加工產(chan)品不變(bian)形，精度(du)高(gao)，工件(jian)厚(hou)度(du)差距保(bao)持(chi)在 0.01mm以內，具體(ti)詳見(jian)產(chan)品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
