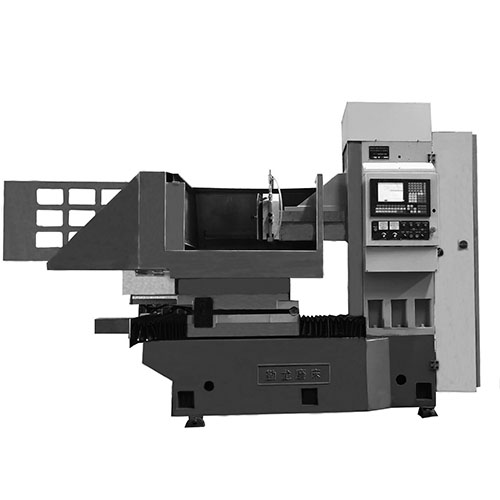

SKM73180臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф1850mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌和滾珠傳動單元，采用準確定位伺服電機驅動。
整體(ti)結構(gou)穩重緊(jin)湊、精度高(gao)、性(xing)能(neng)可靠、制造工藝(yi)性(xing)好，操(cao)作方便。
18072822299
適(shi)用·范圍
● 采用砂輪周邊磨(mo)削(xue)，工件上下兩平面均可獲(huo)得(de)高精(jing)度平行度、尺(chi)寸精(jing)度和工件表(biao)面粗(cu)糙(cao)度。
● 適合圓臺平(ping)面(mian)磨削(xue)，本機主要磨削(xue)直徑(jing)φ1850范(fan)圍(wei)內的圓形(xing)端面(mian)、平(ping)面(mian)加工件(jian)（根(gen)據需要可定(ding)制)。
● 適(shi)用磨削(xue)環形零(ling)件(jian)(jian)，適(shi)用于鋸片廠(chang)(chang)(chang)、軸承廠(chang)(chang)(chang)、汽配廠(chang)(chang)(chang)、陶瓷密封件(jian)(jian)廠(chang)(chang)(chang)、摩擦片廠(chang)(chang)(chang)、活塞廠(chang)(chang)(chang)、發動(dong)機廠(chang)(chang)(chang)、工具廠(chang)(chang)(chang)和一般機械廠(chang)(chang)(chang)的產品(pin)車間(jian)和工具車間(jian)，磨削(xue)加工精密零(ling)件(jian)(jian)。
產(chan)品·特點(dian)
磨頭結構
磨頭采(cai)用靜壓結構，克服了(le)軸(zhou)(zhou)承(cheng)啟(qi)動和停止時出現的(de)(de)干摩擦造(zao)成的(de)(de)軸(zhou)(zhou)與軸(zhou)(zhou)承(cheng)磨損現象，提高了(le)主(zhu)軸(zhou)(zhou)的(de)(de)使用壽命(ming)及精(jing)度保持(chi)性(xing)；當主(zhu)軸(zhou)(zhou)啟(qi)動后，依(yi)靠淺腔階梯效(xiao)應形成較大的(de)(de)動壓承(cheng)載力，大大地提高了(le)主(zhu)軸(zhou)(zhou)剛度；高壓油膜(mo)的(de)(de)均化作用和良好和抗振性(xing)保證了(le)主(zhu)軸(zhou)(zhou)具(ju)有很高的(de)(de)旋轉(zhuan)精(jing)度和運轉(zhuan)平穩性(xing)。（15）KW電(dian)機驅動，最高轉(zhuan)速1450rpm。設備采(cai)用高速（CBN）砂(sha)輪加工兩端面，提高端面光潔度。（砂(sha)輪可根據用戶(hu)需求定制）。
機床零部件
機床上重(zhong)要零部件，均采用品(pin)牌廠家產品(pin)，質量可靠(kao)，易于(yu)維護。如導軌用德國力(li)士樂品(pin)牌，臺灣絲桿，進口電(dian)器，海(hai)利普變頻器等等。
鑄件材料
鑄件采(cai)用(yong)375HT材料，材質好(hao)，強度高(gao)，床身立柱均采(cai)用(yong)二次回火處(chu)理(li)，消除內應力，延長(chang)機床壽命，以(yi)確保高(gao)精度，高(gao)剛(gang)性，延長(chang)機床壽命。
床身立柱
床身立柱均(jun)用進口加工(gong)(gong)(gong)中心和(he)進口龍門(men)加工(gong)(gong)(gong)中心加工(gong)(gong)(gong)，高(gao)精的加工(gong)(gong)(gong)設備和(he)加工(gong)(gong)(gong)工(gong)(gong)(gong)藝(yi)保(bao)證了精度。
電氣采用獨立電柜
電氣采(cai)用獨立(li)電柜，獨立(li)操縱臺，自(zi)(zi)主研發的數控系統控制(zhi)(zhi)，可(ke)實(shi)現自(zi)(zi)動(dong)控制(zhi)(zhi)，自(zi)(zi)動(dong)完成循環磨削(xue)，自(zi)(zi)動(dong)檢測對刀，自(zi)(zi)動(dong)分辨、自(zi)(zi)動(dong)補償，操作簡單方便。
裝置結構
橫向進(jin)給(gei)及垂直進(jin)給(gei)裝置(zhi)，由(you)伺服(fu)電(dian)機（≥10N.m）、減速機構、滾珠絲杠、直線導軌。其中(zhong)垂直軸有制動或自鎖(suo)裝置(zhi)，并配有光柵尺(chi)絕(jue)對坐標(biao)定位。
設置潤滑點
磨床各(ge)導(dao)軌(gui)處均設置(zhi)潤滑(hua)點，由(you)電動潤滑(hua)泵進行(xing)潤滑(hua)。為工作臺配備獨立供(gong)油(you)箱，進、回管路(lu)通過拖鏈合(he)理布局。
芯線圈設計
電磁(ci)吸盤(pan)采(cai)用銅芯(xin)線(xian)圈設計，表面花盤(pan)采(cai)用同(tong)心圓并割花設計，客戶也(ye)可定制花盤(pan)。表面磁(ci)力均勻，并配(pei)備了(le)自動充退磁(ci)裝置，具(ju)有磁(ci)力可調、失磁(ci)保護等功(gong)能。
不變形，精度高
加工(gong)產品(pin)不(bu)變形，精度高，工(gong)件厚度差距保持在(zai) 0.02mm以(yi)內，具體詳(xiang)見產品(pin)參數表。
技術·規(gui)格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73180 | SKM73180 | SKM73180 | SKM73180 |
| 工作臺直徑（mm） | Φ1850 | Φ1850 | Φ1850 | Φ1850 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1850*100 | Φ1850*100 | Φ1850*100 | Φ1850*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~90 | 0~90 | 0~90 | 0~90 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 950 | 950 | 950 | 950 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 28000 | 28000 | 28000 | 28000 |
| Net Weight(kg) |
