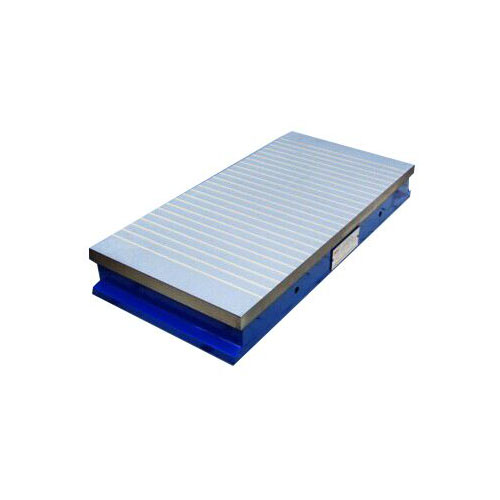

矩(ju)形(xing)橫極電(dian)磁吸(xi)盤

矩形電磁吸盤是電磁吸盤的一種，常用于平面磨床的磨削加工。
矩形標(biao)準電(dian)磁(ci)吸(xi)盤通常(chang)分(fen)為橫極(ji)電(dian)磁(ci)吸(xi)盤和縱極(ji)電(dian)磁(ci)吸(xi)盤兩(liang)種，吸(xi)力可(ke)達(da)100N/㎝2，高(gao)剛性(xing)，精度穩定(ding)，熱(re)變量非常(chang)小，特(te)別線圈設(she)計，磁(ci)力均勻(yun)穩定(ding)，定(ding)位(wei)可(ke)靠，操作方便。

全國熱線

18072822299

圖片(pian)·示意

resource/images/ce39e7578b70487281a0ff41b2f6dec8_26.png

產品·特(te)點

吸力高
矩形標(biao)準電(dian)磁(ci)吸盤通常分為橫極(ji)電(dian)磁(ci)吸盤和縱(zong)極(ji)電(dian)磁(ci)吸盤兩種(zhong)，吸力可達100N/㎝2。
精度穩定
高(gao)剛性，精度穩定，熱變量非常小(xiao)。
定位可靠
獨特線圈(quan)設計(ji)，磁(ci)力均勻(yun)穩定(ding)(ding)，定(ding)(ding)位可靠，操(cao)作方便(bian)。

技術·規格

型號 Model	主要尺寸 Dimension										凈重N.W(kg)	額定電壓DCV	額定電流(A)
	主要尺寸 Dimension
	A	B	C	D	E	F	G	H	I	J
X11 200*630	200	630	30	550	22(18+4)	192	616	20	100	30	90	110	1
X11 250*500	250	500	30	400	22(18+4)	244	494	20	95	30	86	110	1
X11 300*600	300	500	30	510	22(18+4)	285	590	20	88	30	120	110	1.1
X11 300*680	300	680	30	600	22(18+4)	296	730	20	116	30	134	110	1.36
X11 300*800	300	800	30	730	22(18+4)	296	795	20	116	12	170	110	1.8
X11 320*800	320	800	30	704	22(18+4)	314	790	20	100	12	171	110	1.8
X11 300*1000	300	1000	30	900	22(18+4)	294	990	20	110	12	196	110	2
X11 320*1000	320	1000	30	900	22(18+4)	314	990	20	110	12	232	110	2
X11 400*800	400	800	30	704	22(18+4)	392	816	20	105	10	213	110	1.45
X11 400*1000	400	1000	30	904	22(18+4)	395	996	20	105	10	255	110	1.9
X11 500*1000	500	1000	30	858	22(18+4)	492	1016	20	105	10	387	110	2
X11 600*1000	600	1000	30	858	22(18+4)	592	1016	20	107	10	432	110	2.4
X11 800*1000	800	1000	30	858	22(18+4)	795	1026	20	115	15	523	110	3.2
X11 500*1500	500	1500	30	1372	22(18+4)	492	1490	20	112	15	643	110	5
